Mapa realizacji EKO-AKUSTYKI

Pomiary mocy akustycznej i model 3D SoundPLAN

Wyniki pomiarów wykorzystaliśmy do przygotowania modelu 3D w programie SoundPLAN. Uwzględniliśmy rozmieszczenie urządzeń, zabudowę oraz punkty oceny hałasu w otoczeniu zakładu. W modelu określiliśmy udział poszczególnych źródeł i porównaliśmy przewidywane efekty ich wyciszenia.

Na podstawie analizy akustycznej wskazaliśmy urządzenia wymagające zabezpieczeń oraz zakładaną skuteczność ich wyciszenia. Wśród analizowanych źródeł znalazły się wyloty instalacji i urządzenie chłodzące. Porównanie wariantów w modelu dało zakładowi podstawę do wyboru zakresu prac i ustalenia kolejności działań.

Wyciszenie źródeł i pomiary kontrolne

Zakład wdrożył wyciszenia, a następnie wykonaliśmy pomiary hałasu w środowisku, które potwierdziły skuteczność zastosowanych rozwiązań w badanych warunkach pracy. Dzięki połączeniu pomiarów, modelu 3D i kontroli po realizacji inwestor otrzymał zarówno wskazówki do modernizacji, jak i potwierdzenie jej efektów.

Modelowanie hałasu i analiza ekranu

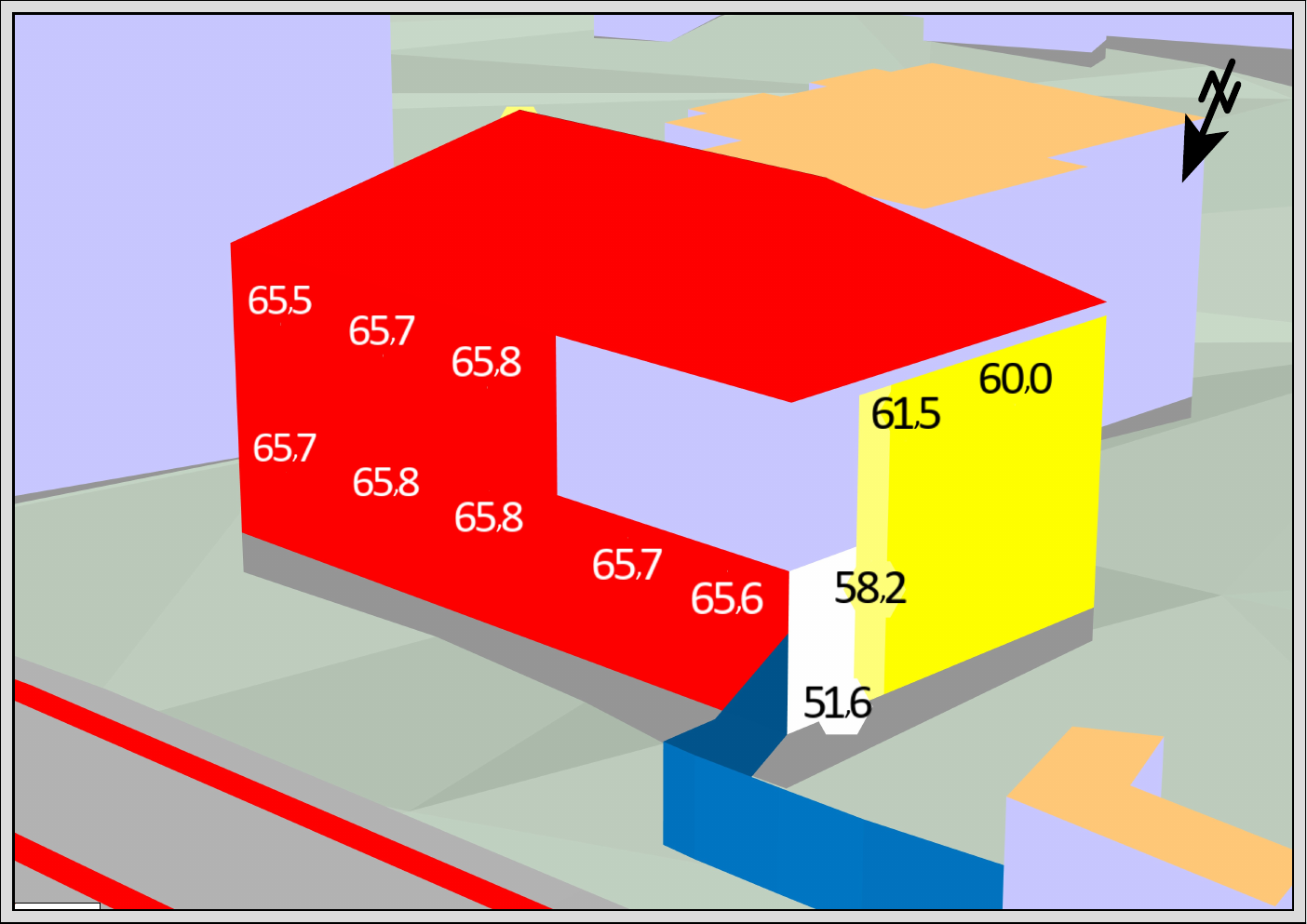

Przygotowaliśmy model 3D w programie SoundPLAN, obejmujący ukształtowanie terenu, sąsiednią zabudowę oraz ruch drogowy. Sprawdziliśmy poziomy dźwięku przy elewacjach na różnych wysokościach i na terenie przeznaczonym do wypoczynku. Analiza wskazała wyraźną różnicę między stroną zwróconą ku drodze a spokojniejszą stroną budynku.

W kolejnym etapie sprawdziliśmy w modelu wariant zastosowania ekranu akustycznego z paneli drewnianych o wysokości 1,5 m. Obliczenia i widoki 3D pokazały, które części budynku ekran osłaniał, a gdzie hałas pozostawał wysoki. W analizowanym wariancie ekran nie usuwał czerwonej strefy z całego budynku.

Wytyczne dla projektantów

Projektanci otrzymali dokumentację pokazującą możliwości i ograniczenia lokalnego ekranowania. Oprócz ekranu ocena obejmowała dostęp do cichszej strony budynku, ochronę wnętrz i warunki korzystania z przestrzeni zewnętrznej. Była to analiza rozwiązań na etapie projektu.

Poznaj zakres naszych projektów i doradztwa akustycznego.

Pomiary hałasu strzelnicy i obliczenia w SoundPLAN

Prace obejmowały pomiary hałasu impulsowego, określenie mocy akustycznej źródeł na podstawie badań oraz przygotowanie modelu 3D w programie SoundPLAN. W obliczeniach uwzględniliśmy rodzaje używanej broni, liczbę wystrzałów, impulsowy charakter dźwięku, ukształtowanie obiektu i położenie terenów chronionych akustycznie.

Porównaliśmy warianty użytkowania obiektu i wyznaczyliśmy maksymalne liczby wystrzałów dla analizowanych rodzajów broni w przyjętym czasie odniesienia. Obliczenia wykazały, że odpowiednie ograniczenie intensywności strzelań pozwala uzyskać poziomy bez przekroczeń w rozpatrywanych punktach oceny.

Limity wystrzałów w regulaminie strzelnicy

Zarządzający strzelnicą wdrożył regulamin ograniczający liczbę wystrzałów na podstawie opracowania. Zmiana organizacji strzelań ograniczyła oddziaływanie akustyczne obiektu. Dotrzymanie dopuszczalnych poziomów hałasu wymaga zachowania analizowanych warunków: rodzaju broni, limitów strzelań i godzin pracy.

Poznaj zakres naszych pomiarów emisji hałasu do środowiska.

Hałas w otoczeniu i izolacyjność akustyczna przegród

W części środowiskowej wykonaliśmy model terenu i zabudowy w programie SoundPLAN. Uwzględniliśmy instalacje wentylacyjne, pompy ciepła, urządzenia klimatyzacyjne, ruch pojazdów oraz emisję dźwięku z sali wielofunkcyjnej. Dla przyjętych założeń obliczenia nie wykazały przekroczeń dopuszczalnych poziomów hałasu na najbliższych terenach chronionych akustycznie.

Osobno sprawdziliśmy projektowane ściany, stropy i drzwi pod kątem izolacyjności akustycznej. Ten zakres akustyki budowlanej pozwolił określić wymagane parametry przegród jeszcze na etapie projektu.

Adaptacja akustyczna sali i ograniczenie pogłosu

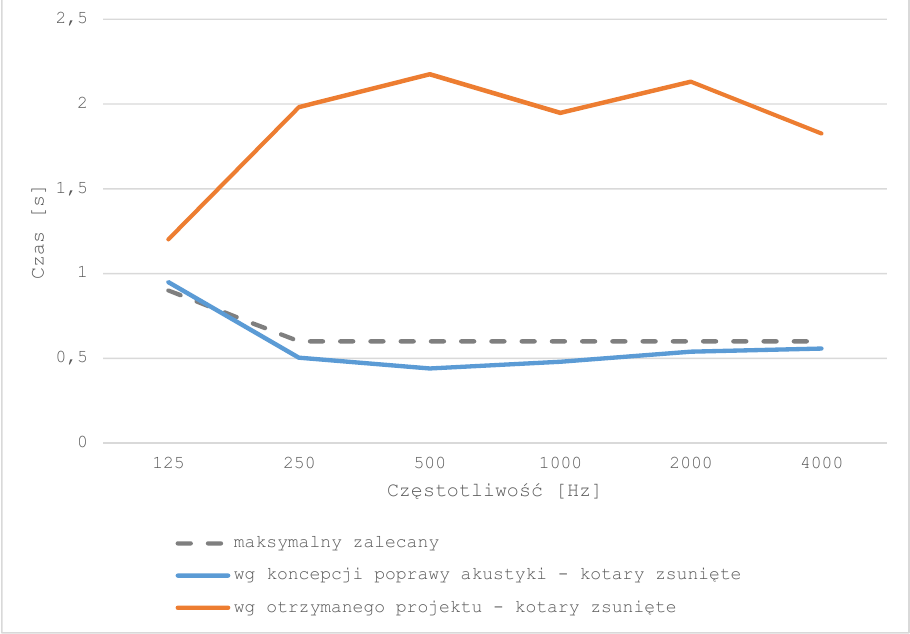

Część dotycząca wnętrza sali, przygotowana we współpracy ze specjalistą akustyki pomieszczeń, obejmowała symulacje czasu pogłosu i zrozumiałości mowy, także przy korzystaniu z nagłośnienia.

Wariant wyjściowy wykazywał nadmierny pogłos, przekraczający w części pasm 2 sekundy. Zaproponowano dobór i rozmieszczenie materiałów pochłaniających na suficie i ścianach. W analizowanym wariancie adaptacji uzyskano obliczeniowy czas pogłosu około 0,40–0,55 s w paśmie 250–4000 Hz oraz poprawę zrozumiałości mowy.

Inwestor i architekt otrzymali konkretne wytyczne do projektu: parametry przegród, rozwiązania wykończenia sali i ocenę oddziaływania na otoczenie. Wyniki dotyczą etapu projektowego i symulacji; rzeczywiste parametry po wykonaniu obiektu można zweryfikować pomiarami.
