605 649 355Akredytowane pomiary hałasu impulsowego
Strzelnice, poligony, obiekty wojskowe, dzwony kościelne i impulsowe źródła w przemyśle. Wykonujemy terenowe pomiary hałasu impulsowego zgodnie z załącznikiem nr 8 do rozporządzenia, w ramach akredytacji PCA nr AB 1699.
Hałas impulsowy wymaga odpowiedniej oceny
Hałas impulsowy wiąże się z gwałtownymi, krótkimi zdarzeniami akustycznymi. Przy ocenie wpływu na sąsiedztwo znaczenie ma charakter pojedynczego impulsu, energia zdarzeń oraz ich liczba w rozpatrywanym czasie. Sam odczyt najwyższego poziomu dźwięku nie wystarcza do oceny oddziaływania obiektu.
- Wystrzały z broni palnej – na strzelnicach, poligonach i w obiektach wojskowych, w których prowadzi się strzelania.
- Dzwony kościelne – uderzenia i serie uderzeń, z uwzględnieniem sposobu oraz czasu pracy dzwonów.
- Wybrane źródła przemysłowe – na przykład procesy z powtarzalnymi uderzeniami, które mogą występować obok wielu źródeł nieimpulsowych.
Zakres badań dobieramy do charakteru źródła, warunków użytkowania i otoczenia. Ustalamy rodzaj impulsów, częstość zdarzeń, godziny pracy i położenie terenów chronionych akustycznie. Klasyfikacja dźwięku decyduje o zastosowaniu właściwej poprawki impulsowej.
Pomiary hałasu impulsowego w terenie
Badania wykonujemy w punktach pomiarowych w otoczeniu obiektu, przy użyciu odpowiedniej aparatury. Sposób rejestracji dobieramy do rodzaju źródła, przebiegu zdarzeń i warunków badania.
Pomiar ciągły w czasie badania
Rejestrujemy hałas przez przyjęty czas badania obejmujący zdarzenia impulsowe i wyznaczamy równoważny poziom dźwięku A. Analizujemy przebieg pracy obiektu oraz wpływ tła akustycznego. Ciągła rejestracja dotyczy sesji pomiarowej i pozwala uwzględnić występujące w niej impulsy.
Pomiar SEL pojedynczych zdarzeń
Dla pojedynczych wystrzałów lub innych impulsów mierzymy ekspozycyjny poziom dźwięku A, LAE (SEL). Opisuje on energię całego zdarzenia odniesioną do czasu jednej sekundy. Wyniki dla zdarzeń oraz ich liczbę wykorzystujemy do wyznaczenia poziomu równoważnego w odpowiednim czasie odniesienia.
W obu podejściach uwzględniamy właściwą korekcję impulsową, a wynik oceny przedstawiamy wraz z niepewnością. Wykonanie pomiarów terenowych według załącznika nr 8 nie wymaga programu SoundPLAN ani budowy modelu 3D.
Podstawa prawna: załącznik nr 8 i akredytacja PCA
Podstawę metodyczną stanowi załącznik nr 8 do rozporządzenia Ministra Klimatu i Środowiska z dnia 7 września 2021 r. w sprawie wymagań w zakresie prowadzenia pomiarów wielkości emisji (tekst jednolity: Dz.U. z 2023 r. poz. 1706). Określa on metodykę referencyjną okresowych pomiarów hałasu impulsowego w środowisku pochodzącego z instalacji lub urządzeń.
Załącznik odwołuje się do procedury opisanej w PN-ISO 10843 oraz wskazanych w nim definicji PN-ISO 1996-2. Wymaga uwzględnienia korekcji związanej z impulsami i przedstawienia wyniku wraz z niepewnością pomiaru. Wartość poprawki zależy od rodzaju dźwięku oraz sposobu wyznaczania wyniku.
Sprawdź treść rozporządzenia i załączników nr 7 i 8 w oficjalnym systemie ELI.
EKO-AKUSTYKA posiada akredytację PCA nr AB 1699. Pomiary hałasu impulsowego wykonujemy w ramach aktualnego zakresu akredytacji. Obejmuje on bezpośrednią metodę pomiarową maksymalnego, równoważnego i ekspozycyjnego poziomu dźwięku A w zakresie 25–135 dB, z odniesieniem do załącznika nr 8, oraz wskazane w zakresie obliczenia wskaźników hałasu.
Sprawdź status i aktualny zakres akredytacji AB 1699 w rejestrze PCA.
SoundPLAN: modelowanie hałasu i dobór wyciszeń
SoundPLAN wykorzystujemy w odrębnym zakresie prac: modelowaniu hałasu, analizach metodą obliczeniową i doborze zabezpieczeń akustycznych. Model pozwala porównać warianty ekranów, wyciszeń źródeł i organizacji pracy, a także ocenić przewidywany wpływ liczby wystrzałów na otoczenie. Zakres obliczeń i metodę dobieramy do celu opracowania.

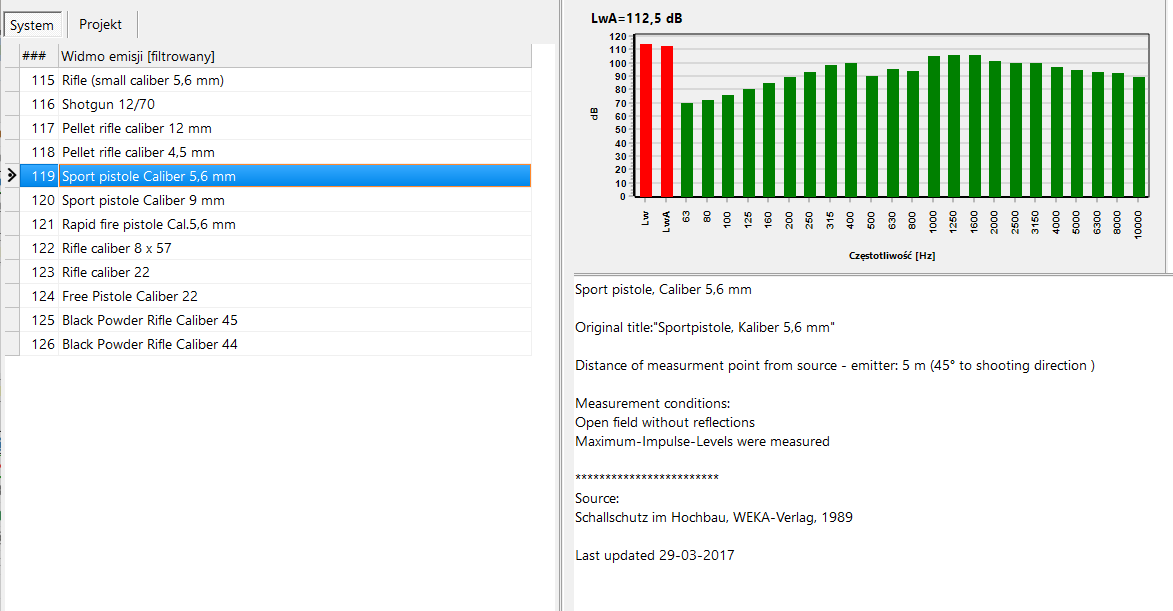

Biblioteka emisji jako baza do modelowania
Biblioteka emisji SoundPLAN zawiera dane dla różnych rodzajów broni. Stanowi dobrą bazę do przygotowania modelu hałasu strzelnicy: pozwala dobrać początkowe parametry źródła oraz uwzględnić charakterystyczny rozkład emisji w pasmach częstotliwości. Widmo zależy od konkretnej broni i warunków strzelania, dlatego wpis biblioteczny dobieramy do analizowanego przypadku.
Kalibracja modelu na podstawie pomiarów
Dane biblioteczne są punktem wyjścia do modelu, który następnie kalibrujemy na podstawie rzeczywistych pomiarów. Sprawdzamy metadane wpisu, sposób określenia emisji i zgodność warunków z analizowanym obiektem. Pomiary konkretnego źródła pozwalają zweryfikować przyjęte poziomy i widmo, z uwzględnieniem rodzaju broni, amunicji oraz kierunku emisji.
Kalibracja polega na porównaniu wyników obliczeń z pomiarami dla odpowiadających sobie warunków i uzasadnionym dopasowaniu parametrów modelu. Tak przygotowany model wykorzystujemy w analizie wariantów. Wyniki obliczeń odnosimy do przyjętego scenariusza użytkowania obiektu.
Zakład z hałasem przemysłowym i impulsowym – ocena łączna
Zakład może mieć pojedyncze źródła o charakterze impulsowym oraz wiele źródeł nieimpulsowych, takich jak wentylatory, sprężarki czy instalacje technologiczne. Ocena powinna uwzględniać ich wspólne oddziaływanie na otoczenie.
- Hałas nieimpulsowy: załącznik nr 7Wyznaczamy udział źródeł, do których stosuje się metodykę pomiarów hałasu z instalacji lub urządzeń, z wyjątkiem hałasu impulsowego.
- Hałas impulsowy: załącznik nr 8Określamy udział zdarzeń impulsowych, uwzględniając ich charakter, liczbę oraz właściwą korekcję impulsową.
Następnie oceniamy łączny hałas zakładu w tych samych punktach i dla właściwego czasu odniesienia. Uwzględniamy czasy pracy źródeł oraz energetyczne sumowanie ich udziałów. Poprawkę impulsową przypisujemy do składowej impulsowej; nie dodajemy jej automatycznie do całego hałasu zakładu.
Ten zakres łączymy z pomiarami hałasu przemysłowego w środowisku i, gdy potrzebne jest porównanie wariantów zabezpieczeń, z analizą akustyczną w modelu 3D.
Przegląd ekologiczny strzelnicy – zakres akustyczny
Przegląd ekologiczny w zakresie oddziaływania akustycznego łączy rozpoznanie obiektu, wyniki badań i ocenę wpływu na otoczenie. Dla strzelnicy w województwie łódzkim zakres obejmował również model 3D. W tej realizacji służył on sprawdzeniu, jak zmiana organizacji strzelań wpływa na przewidywane poziomy hałasu.
- Rozpoznanie i pomiaryUstalamy analizowane warunki pracy. Wykonujemy pomiary hałasu impulsowego i określamy parametry źródeł potrzebne do obliczeń.
- Model 3D SoundPLANOdwzorowujemy źródła, ukształtowanie obiektu i otoczenie. Obliczamy poziomy hałasu w wybranych punktach oceny.
- Porównanie wariantówSprawdzamy różne intensywności strzelań. Wyznaczamy maksymalne liczby wystrzałów dla analizowanych rodzajów broni i przyjętego czasu odniesienia.
- Zalecenia do wdrożeniaPrzekładamy wyniki na warunki użytkowania obiektu. W opisanej realizacji stały się one podstawą ograniczeń w regulaminie strzelnicy.
Od wyników pomiarów do zasad pracy strzelnicy
Nie ma jednej liczby wystrzałów odpowiedniej dla każdego obiektu. Wynik zależy od źródeł hałasu, intensywności ich użytkowania, warunków rozchodzenia się dźwięku i położenia punktów oceny. Limity ustalone dla konkretnego modelu wymagają zachowania przyjętych założeń.
Jeśli planowana jest zmiana rodzaju broni, zwiększenie intensywności strzelań lub przebudowa obiektu, należy ponownie sprawdzić aktualność założeń analizy. Gdy rozważane są zabezpieczenia techniczne, ich przewidywaną skuteczność można ocenić w ramach analizy akustycznej.
Przykład z naszych prac. Dla strzelnicy w województwie łódzkim wykonaliśmy badania i model 3D, a następnie wskazaliśmy limity wystrzałów. Zarządzający wdrożył ograniczenia w regulaminie. Zobacz opis przeglądu ekologicznego strzelnicy i rezultat opracowania.
Pytania o pomiary hałasu impulsowego
Czy do pomiarów według załącznika nr 8 potrzebny jest SoundPLAN?
Nie. Pomiary wykonujemy w terenie z użyciem aparatury pomiarowej. SoundPLAN wykorzystujemy, gdy opracowanie obejmuje modelowanie, analizę metodą obliczeniową lub dobór wyciszeń. To dodatkowy zakres prac, ustalany zależnie od celu zlecenia.
Czy ograniczenie liczby wystrzałów może wystarczyć?
W opisanej realizacji odpowiednie ograniczenia intensywności strzelań pozwoliły uzyskać w obliczeniach poziomy bez przekroczeń w rozpatrywanych punktach. Dla innego obiektu trzeba przeprowadzić osobną ocenę. Nie można przenieść limitów bez sprawdzenia rodzaju broni, warunków pracy i otoczenia.
Od czego zależy cena pomiarów i opracowania?
Od celu badań, liczby analizowanych źródeł i wariantów pracy, zakresu pomiarów oraz tego, czy potrzebny jest model 3D i porównanie rozwiązań. Zakres i wycenę ustalamy po zapoznaniu się z informacjami o obiekcie.
Co przygotować do zapytania o pomiary?
Aby ustalić zakres prac, prześlij podstawowe informacje o obiekcie:
- lokalizację i plan z położeniem źródeł oraz najbliższej zabudowy;
- rodzaje źródeł, częstość zdarzeń i godziny pracy; dla strzelnicy także rodzaje broni oraz intensywność strzelań, a dla dzwonów harmonogram ich używania;
- informację o pozostałych źródłach hałasu, jeżeli obiekt emituje również hałas nieimpulsowy;
- cel opracowania: ocena obecnego oddziaływania, przegląd ekologiczny lub planowana zmiana działalności;
- posiadane wyniki badań, opracowania i dokumenty określające wymagany zakres, jeżeli są dostępne.
Skontaktuj się z EKO-AKUSTYKĄ w sprawie hałasu impulsowego. Jeżeli analizowany obiekt emituje również inne rodzaje hałasu, poznaj zakres pomiarów hałasu w środowisku.
