Budowa domu przy torach, czyli od czego naprawdę zaczyna się inwestycja?

Budowa domu lub inwestycji mieszkaniowej w pobliżu linii kolejowej PKP wymaga uwzględnienia dwóch kluczowych oddziaływań środowiskowych:

• hałasu generowanego przez pociągi,
• drgań przenoszonych przez podłoże.

W praktyce oznacza to, że proces inwestycyjny wygląda inaczej niż w standardowej lokalizacji.

Jeżeli działka znajduje się w sąsiedztwie infrastruktury kolejowej, inwestor najczęściej musi uzyskać uzgodnienie z PKP oraz wykonać specjalistyczne analizy akustyczne jeszcze przed rozpoczęciem budowy.

Obowiązek wykonania operatu akustycznego oraz badań drgań dla inwestycji planowanych w sąsiedztwie czynnej infrastruktury kolejowej nie wynika z jednego przepisu wprost nakazującego sporządzenie takiego opracowania. Wynika on z systemu przepisów prawa budowlanego, transportu kolejowego oraz wymagań ochrony środowiska, które łącznie nakładają na inwestora obowiązek wykazania, że projektowany budynek będzie chroniony przed hałasem i drganiami generowanymi przez ruch pociągów.

Kluczowe znaczenie ma art. 53 ust. 3 ustawy o transporcie kolejowym, zgodnie z którym odległości budynków przeznaczonych na pobyt ludzi od linii kolejowej powinny być zwiększone w celu zachowania dopuszczalnych poziomów hałasu w środowisku. Oznacza to, że inwestor planujący zabudowę w sąsiedztwie torów musi wykazać, że na terenie inwestycji zostaną dotrzymane standardy akustyczne. W praktyce zarządca infrastruktury kolejowej (PKP Polskie Linie Kolejowe S.A.) wymaga przedstawienia dokumentacji potwierdzającej spełnienie tych wymagań w formie operatu wibroakustycznego obejmującego analizę hałasu i drgań.

Obowiązek zapewnienia ochrony przed hałasem wynika również z art. 5 ust. 1 pkt 1 lit. e Prawa budowlanego, który nakazuje projektować i budować obiekty w sposób zapewniający ochronę przed hałasem i drganiami. Przepis ten oznacza, że już na etapie projektu należy wykazać odporność budynku na oddziaływania akustyczne pochodzące z otoczenia, w tym z infrastruktury kolejowej.

Szczegółowe wymagania w tym zakresie określa także rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Zgodnie z § 325 i § 326 Prawo Budowlane, budynki należy sytuować w miejscach najmniej narażonych na hałas i drgania, a w przypadku ich występowania należy zastosować skuteczne zabezpieczenia oraz zapewnić, aby poziomy hałasu i drgań w pomieszczeniach nie przekraczały wartości dopuszczalnych określonych w Polskiej Normie PN-B-02151-3:2015-10.

Właśnie dlatego w procesie uzgodnień inwestycji przy liniach kolejowych wymagane jest wykonanie pomiarów hałasu i drgań oraz sporządzenie operatu akustycznego. Dokument ten pozwala ocenić rzeczywiste oddziaływanie infrastruktury kolejowej, zweryfikować zgodność z normami (PN-B-02151-3, PN-B-02151-4) oraz – w razie potrzeby – zaprojektować skuteczne środki ochrony akustycznej i antywibracyjnej budynku.

W praktyce brak takiej dokumentacji uniemożliwia uzgodnienie lokalizacji zabudowy z zarządcą infrastruktury kolejowej, ponieważ to na inwestorze spoczywa obowiązek wykazania, że planowany obiekt będzie spełniał wymagania ochrony przed hałasem i drganiami.

• uwzględnienia hałasu zewnętrznego już na etapie koncepcji,
• odmową uzgodnienia projektu,
• koniecznością zmian projektowych,
• wydłużeniem procedur administracyjnych,
• ograniczeniem możliwości realizacji inwestycji.

Dlaczego potrzebna jest zgoda PKP?

Linie kolejowe posiadają szczególny status prawny. Zarządca infrastruktury, czyli PKP Polskie Linie Kolejowe S.A., musi potwierdzić, że planowana zabudowa:

• nie wpłynie na bezpieczeństwo ruchu kolejowego,
• nie będzie narażona na ponadnormatywny hałas kolejowy,
• nie znajdzie się w strefie oddziaływania drgań mogących wpływać na konstrukcję budynku i komfort użytkowników.

Dlatego już na etapie uzgodnień projektowych wymagane są pomiary hałasu oraz wibracji w pobliżu linii kolejowej oraz analiza oddziaływania akustycznego.

Pomiary jako element procedury formalnej

Pomiary nie służą wyłącznie ocenie komfortu przyszłych mieszkańców. Na inwestorze spoczywa obowiązek takiego zaprojektowania obiektu, aby ograniczyć oddziaływanie hałasu i drgań generowanych przez ruch kolejowy oraz zapewnić spełnienie obowiązujących wymagań akustycznych i wibracyjnych.

Głównym celem wykonywanych pomiarów jest wykazanie zgodności planowanej inwestycji z obowiązującymi normami, w szczególności:

• PN-B-02151-3:2015-10 – Akustyka budowlana – Ochrona przed hałasem w budynkach –
  Część 3: Wymagania dotyczące izolacyjności akustycznej przegród w budynkach i elementów budowlanych,
• PN-B-02170 – ocena szkodliwości drgań przekazywanych przez podłoże na budynki,
• PN-B-02171 – ocena wpływu drgań na ludzi w budynkach.

Spełnienie tych wymagań jest konieczne zarówno z punktu widzenia bezpieczeństwa konstrukcji, jak i przyszłego komfortu użytkowników.

Profesjonalna analiza akustyczna krok po kroku

Analiza oddziaływania linii kolejowej to proces wieloetapowy, który łączy pomiary terenowe, analizę danych oraz modelowanie prognostyczne. W Eko-Akustyce badania prowadzone są według uporządkowanej metodyki, pozwalającej określić zarówno aktualne, jak i przyszłe oddziaływanie hałasu oraz drgań na planowaną zabudowę.

1. Ustalenie danych wejściowych

Pierwszym etapem jest zebranie danych umożliwiających określenie prognozowanego poziomu oddziaływania hałasu i wibracji. W ramach tego etapu:

• pozyskiwane są z PKP prognozy natężenia ruchu kolejowego,
• analizowane są typy składów oraz prędkości przejazdów,
• uwzględniane są planowane modernizacje i zmiany eksploatacyjne linii kolejowych.
• wydłużeniem procedur administracyjnych,

Pozwala to określić przyszłe warunki oddziaływania infrastruktury kolejowej, a nie jedynie stan aktualny.

2. Pomiary hałasu w terenie

Kolejnym etapem są pomiary terenowe umożliwiające uzyskanie rzeczywistych danych akustycznych wykorzystywanych w dokumentacji formalnej oraz dalszych analizach. Pomiary są powinny być wykonane zgodnie z obowiązującym Rozporządzeniem Ministra Środowiska z dnia 16 czerwca 2011 r. w sprawie wymagań w zakresie prowadzenia pomiarów poziomów substancji lub energii w środowisku przez zarządzającego drogą, linią kolejową, linią tramwajową, lotniskiem lub portem (Dz.U. 2011 nr 140 poz. 824).

Zakres badań obejmuje:

• pomiary profesjonalnym miernikiem hałasu klasy 1,
• pomiary kalibracyjne wykonywane zgodnie z obowiązującymi normami,
• rejestrację parametrów akustycznych w porze dziennej i nocnej.
• pomiar natężenia ruchu z podziałem na rodzaje pociągów

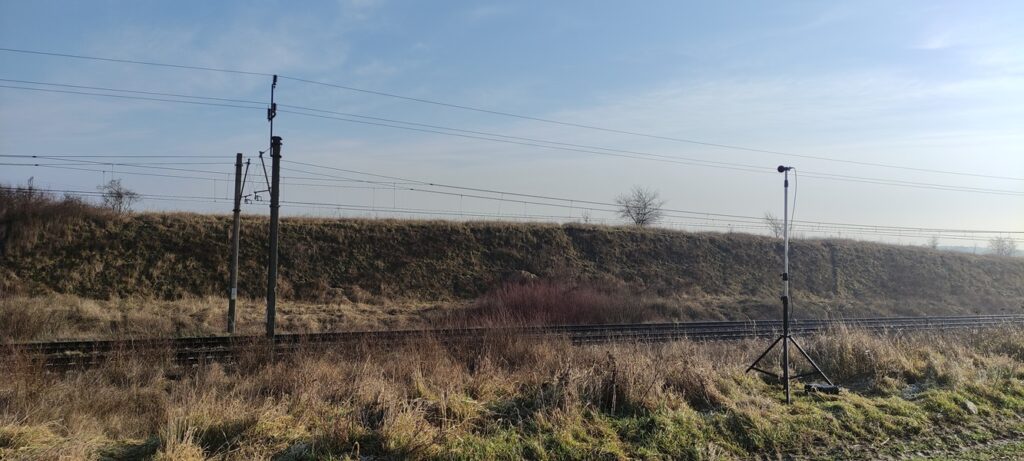

Rys. Zdjęcie z pomiarów hałasu kolejowego w miejscu planowanej inwestycji zabudowy mieszkalnej.

3. Całodobowa rejestracja ruchu pociągów

W celu oparcia analizy na rzeczywistym ruchu kolejowym prowadzona jest całodobowa rejestracja wideo, obejmująca:

• monitoring prowadzony przez 24 godziny,
• identyfikację przejazdów różnych kategorii pociągów,
• powiązanie zdarzeń akustycznych z konkretnymi przejazdami,
• identyfikację hałasów niepochodzących od badanej linii kolejowej.

Dzięki temu analiza nie opiera się na założeniach statystycznych, lecz na rzeczywistych warunkach eksploatacyjnych.

4. Równoległe pomiary drgań i wibracji

Równolegle z pomiarami hałasu prowadzone są pomiary drgań gruntu, których celem jest określenie wpływu przejazdów kolejowych na planowaną zabudowę oraz komfort użytkowania przyszłego obiektu.

Zakres prac obejmuje:

• monitoring drgań gruntu przy użyciu stacji pomiarowej (miernika wibracji),
• wyznaczenie lokalizacji punktu pomiarowego na podstawie mapy sytuacyjnej przekazanej przez klienta,
• instalację stacji pomiarów wibracji w reprezentatywnym miejscu działki lub w obszarze planowanego posadowienia budynku,
• rejestrację drgań propagujących się przez podłoże podczas rzeczywistych przejazdów pociągów,
• powiązanie zarejestrowanych zdarzeń z ruchem kolejowym.

Po zakończeniu pomiarów dane poddawane są szczegółowej analizie w biurze projektowym. Na tej podstawie opracowywane jest sprawozdanie z badań wibracji przekazywane klientowi.

W przypadku gdy zarejestrowane poziomy drgań mieszczą się w granicach dopuszczalnych norm, dokumentacja potwierdza brak konieczności stosowania dodatkowych zabezpieczeń antywibracyjnych.

Jeżeli natomiast stwierdzone zostaną przekroczenia wartości dopuszczalnych, wykonywana jest zaawansowana analiza numeryczna metodą elementów skończonych (MES), umożliwiająca ocenę propagacji drgań w konstrukcji budynku oraz dobór skutecznych rozwiązań ograniczających ich przenoszenie.

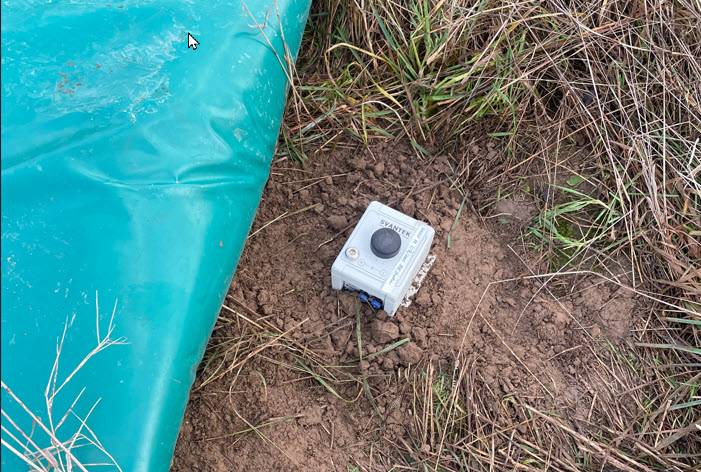

Rys. Stacja monitoringu wibracji SV 803, zamontowana w gruncie w miejscu planowanego fundamentu zabudowy mieszkaniowej od strony linii kolejowej.

5. Analiza danych pomiarowych

Na podstawie zebranych wyników wykonywane jest opracowanie danych stanowiące podstawę dalszego projektowania:

• analiza wyników pomiarowych
• ocena zgodności z normami środowiskowymi oraz budowlanymi
• analiza konieczności podjęcia działań zapobiegających przed nadmiernym oddziaływaniem

6. Modelowanie hałasu w programie SoundPlan

Po zakończeniu pomiarów wykonywane jest modelowanie propagacji hałasu zgodnie z europejską metodyką CNOSSOS-EU.

Model ten uwzględnia:

• ukształtowanie terenu,
• rodzaj oraz gęstość okolicznej zabudowy
• infrastrukturę kolejową,
• prognozowany ruch pociągów.

Analiza umożliwia dobór skutecznych środków ochrony przed hałasem, takich jak:

• ekrany akustyczne,
• zieleń izolacyjna,
• optymalne usytuowanie budynku,
• wykorzystanie zabudowy gospodarczej jako naturalnej bariery akustycznej.

Na tym etapie analizowane są również receptory umieszczone na elewacji planowanego budynku odpowiadające oknom w pomieszczeniach wymagających szczególnej ochrony akustycznej.

Na podstawie modelu 3D odczytujemy hałas przypisany do każdego okna planowanego budynku, a następnie zgodnie z wymogiem normatywnych PN-B-02151-3:2015-10, obliczamy wymagane poziomy izolacyjności akustycznej stolarki okiennej, by wartości hałasu wewnątrz budynku nie przekraczały wartości normatywnych.

Dzięki temu budynek spełnia wymagania norm już na etapie projektu.

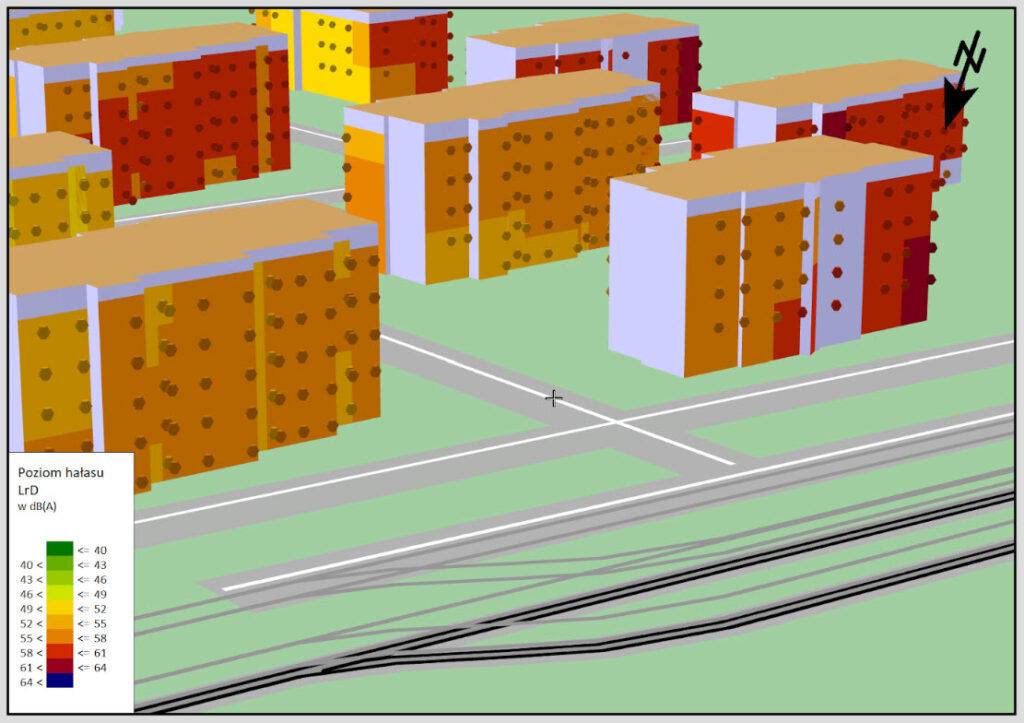

Rys. Model 3d oddziaływania akustycznego linii kolejowej oraz dróg na projektowane budynku zabudowy wielorodzinnej

7. Sprawozdanie z pomiarów i operat akustyczny

Końcowym etapem jest przygotowanie kompletnej dokumentacji obejmującej:

• sprawozdanie z pomiarów hałasu kolejowego,
• raport z badań wibracji,
• model akustyczny,
• operat akustyczny zawierający wytyczne projektowe.

Dokumentacja stanowi podstawę uzgodnień administracyjnych oraz prawidłowego zaprojektowania budynku.

Dlaczego warto wykonać analizę przed budową?

Profesjonalna analiza akustyczna pozwala uniknąć kosztownych zmian projektowych oraz problemów formalnych na późniejszych etapach inwestycji.

Eko-Akustyka zapewnia kompleksową obsługę, od pomiarów i monitoringu, przez prognozowanie hałasu i drgań, aż po dobór skutecznych środków ochrony akustycznej.

Warto pamiętać, że dobrze zaprojektowana ochrona akustyczna zaczyna się jeszcze przed powstaniem pierwszego fundamentu.

Chcesz poznać szczegóły wyceny pomiarów dla swojej inwestycji przy linii PKP?

Skontaktuj się z Eko-Akustyką i umów wizję lokalną.
